как подключить лебёдку без соленоидов на прямую

Manoshkin D.
Аватар пользователя Manoshkin D.
Не в сети
Зарегистрирован: 06/11/2008
Из: пос.Восточный
Авто: газ-69а 1968г.,газ-21 1959г.,тойота емина,газ-3110
Сообщения: 66

возникла проблема,может знает кто-нибудь как подключить лебедку с тремя контактами T-Max на прямую без соленоидов?

балбес
Аватар пользователя балбес
Член клуба Алтай4х4
Не в сети
Зарегистрирован: 14/04/2010
Из: Барнаул
Авто: УАЗ 3151
Сообщения: 75

нужно взглянуть! можно фото? а куда подключить?

Manoshkin D.
Аватар пользователя Manoshkin D.
Не в сети
Зарегистрирован: 06/11/2008
Из: пос.Восточный
Авто: газ-69а 1968г.,газ-21 1959г.,тойота емина,газ-3110
Сообщения: 66

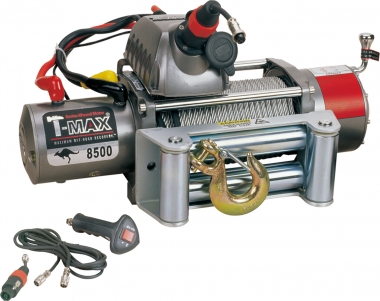

вот общий вид

Manoshkin D.
Аватар пользователя Manoshkin D.
Не в сети
Зарегистрирован: 06/11/2008
Из: пос.Восточный
Авто: газ-69а 1968г.,газ-21 1959г.,тойота емина,газ-3110
Сообщения: 66

фото внутренностей выложить,не смог
там по сути тот же стартер,только может вращаться в разные стороны

балбес
Аватар пользователя балбес
Член клуба Алтай4х4
Не в сети
Зарегистрирован: 14/04/2010
Из: Барнаул
Авто: УАЗ 3151
Сообщения: 75

я так понимаю что нет блока управления???

Manoshkin D.
Аватар пользователя Manoshkin D.
Не в сети
Зарегистрирован: 06/11/2008
Из: пос.Восточный
Авто: газ-69а 1968г.,газ-21 1959г.,тойота емина,газ-3110
Сообщения: 66

блок управлния это и есть соленоиды,грубо говоря релюшки оттуда выходят три провода черный,жёлтый и красный
мне как раз надо проверить напрямую без него,

балбес
Аватар пользователя балбес
Член клуба Алтай4х4
Не в сети
Зарегистрирован: 14/04/2010
Из: Барнаул
Авто: УАЗ 3151
Сообщения: 75

проверить можно!

Manoshkin D.
Аватар пользователя Manoshkin D.
Не в сети
Зарегистрирован: 06/11/2008
Из: пос.Восточный
Авто: газ-69а 1968г.,газ-21 1959г.,тойота емина,газ-3110
Сообщения: 66

я знаю что можно)
проблема решена
может кому будет интересно, схема подключения такая(для понятности покажу на примере цветных проводов указанных на картинке):
- подводим к минусу лебедки(масса)
+ подводим к контакту где находится желтый провод,а контакт где находится черный провод соеденить с центральным контактом где находится красный провод. в результате лебёдка будет вращаться

для изменения стороны вращения необходимо подвести + к контакту где находится чёрный провод,а контакт где находится жёлтый провод,соеденить с центральным контактом,где находится красный провод
